Трансформаторы служат для преобразования переменного тока низшего напряжения в высшее (повышающие трансформаторы) или высшего напряжения в низшее (понижающие трансформаторы). Наибольшим спросом пользуются силовые трансформаторы общего применения для линий передач и распределительных сетей.
Трансформаторы соответствуют требованиям ГОСТ Р 52719-2007
Трансформатор состоит из следующих основных узлов:
— активная часть,
— реечный переключатель с выведенным на крышку бака приводом переключателя.
— гофрированный бак c крышкой.
— вводы ВН и НН.
Активная часть трансформатора жестко скреплена с крышкой трансформатора. Состоит из магнитопровода с установленными на его стержни обмотками. Верхнее и нижнее ярмо магнитопровода стянуты ярмовыми балками.
Магнитопровод — трехстержневой, плоскошихтованный из тонколистовой, холоднокатаной, анизотропной электротехнической стали.
Обмотки трансформатора — многослойные, цилиндрические, выполнены из медного или алюминиевого провода круглого или прямоугольного сечения с эмалевой или бумажной изоляцией.
Обмотки низкого напряжения так же могут выполняться из алюминиевой ленты.
Межслоевая изоляция выполнена из кабельной бумаги.
Регулирование напряжения осуществляется при помощи трехфазного переключателя реечного типа, соединенного с регулировочными ответвлениями обмоток ВН, установленного сверху над активной частью, и прикрепленного к крышке трансформатора.
Бак трансформатора прямоугольной формы, состоит из гофрированных стенок, верхней рамы и дна. Ко дну бака приваривается жесткая рама с отверстиями для крепления к фундаменту.
В нижней части бака имеется пластина заземления и сливная пробка. Конструкция пробки позволяет, при частичном отворачивании ее, производить отбор пробы масла.
Трансформатор снабжается прикрепленной на видное место табличкой с основными техническими данными.
Трансформаторы мощностью от 400 кВА и выше поставляются с транспортными роликами, позволяющими осуществлять продольное или поперечное перемещение трансформатора. По специальному заказу потребителя завод может доукомплектовать транспортными роликами трансформаторы мощностью от 63 кВА.
На крышке трансформатора смонтированы:
— привод переключателя ответвлений ВН
— карман для термометра;

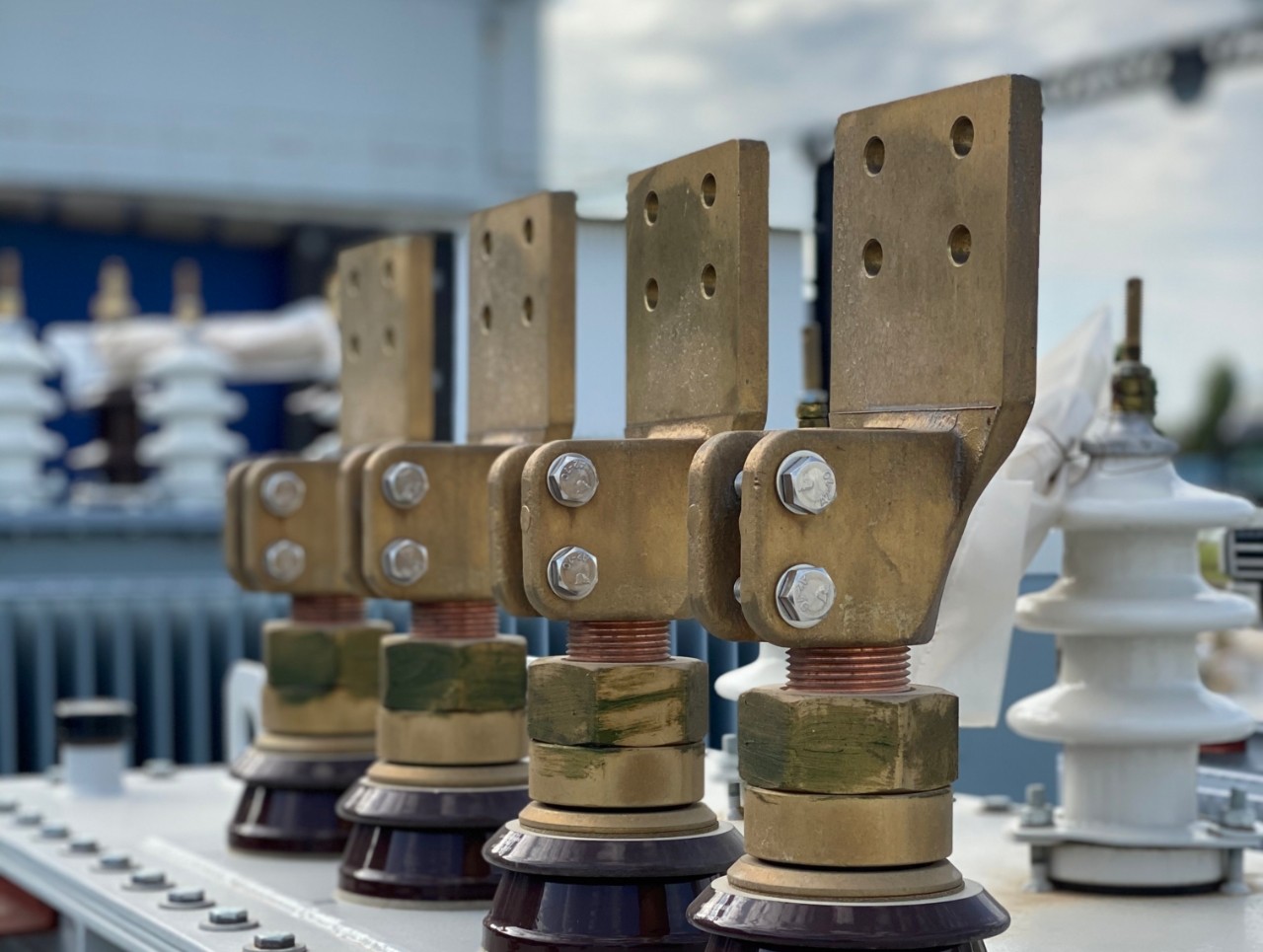

— съемные вводы ВН и НН, допускающие замену изоляторов без подъема активной части;
— маслоуказатель поплавкового типа и предохранительный клапан.
К крышке трансформатора приварены скобы для подъема собранного и залитого маслом трансформатора.
Трансформатор заполнен под вакуумом трансформаторным маслом с температурой плюс 40±20 °С, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.
В герметичных трансформаторах температурные колебания объема масла компенсируются за счет пластичной деформации гофрированных стенок бака.
Трансформаторы по требованию заказчика снабжаются пробивным предохранителем.
